Инструкция по монтажу металлочерепицы

Специалисты нашей компании производят качественный монтаж металлочерепицы в Одессе и Одесской области. Производим замеры и расчеты требуемых материалов бесплатно. Организуем доставку материалов.

Ориентировочная стоимость монтажа металлочерепицы без утепления - 10-13 у.е, с утеплением - 15 у.е

Чтобы связаться со специалистами по монтажу металлочерепицы и других кровельных материалов, звоните по телефонам: 700-24-65, 067-728-70-30, 050-160-41-16

Для ознакомления с видео-инструкцией по монтажу, советуем просмотреть видео:



Также ниже можно ознакомится с подробной инструкцией по монтажу металлочерепицы:

Как правильно осуществить монтаж металлочерепицы:  пошаговая инструкция



1. Чтобы приступить к  монтажу металлической кровли, необходимо подготовить набор инструментов: рулетка,маркер, инструмент для резки (ножницы для металлочерепицы), шуруповерт, молоток, длинная рейка.

Инструмент для монтажа металлочерепицы

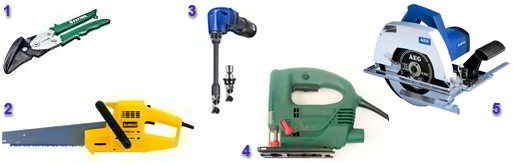

Для резки профилированных листов рекомендуется использовать один из инструментов:
  - ручные ножницы по металлу (рис.1),
  - ножовку с мелкими зубьями (рис.2),
  - электрические высечные ножницы (рис.3),
  - электролобзик (рис.4),
  - дисковую пилу с твердосплавными зубьями (рис.5).

После резки листов очистите из от металлических опилок, иначе они поржавеют и испортят покрытие.  Не забывайте, что покрытие материала можно поцарапать этими же опилками, либо инструментом. В таком случае необходимо иметь под рукой специальную краску и сразу же обработать все царапины ею. Это предотвратит коррозию кровли.

Внимание! Категорически запрещается резать металлическую черепицу образивным кругом ( так называемой "болгаркой") (рис.6), т.к.  на срезе под действием высокой температуры выжигается не только полимерное покрытие, но и цинк. Искры, летяшие от болгарки прожигают покрытие до металла. В результате начинается бурный процесс коррозии. В течение нескольких лет образуются подтеки ржавчины и сквозные дыры. Проверено опытом!

2.  Чтобы прикрепить листы металлочерепицы к обрешетке стропильной части рекомендуется использовать оцинкованные саморезы с прокладкой из ЭПДМ-резины. Все заводы - изготовители этого кровельного покрытия дополнительно комплектуют его саморезами, окрашенными в цвет кровли. Срок жизни  качественных саморезов по металлу, в отличие от дешевых подделок, соизмерим (30-40 лет) со сроком жизни кровли из металлочерепицы. Для их вкручивания рекомендуется применять электродрель с регулятором оборотов и реверсом или шуруповерт. Как мы уже сказали, возможные при монтаже царапины следует сразу закрасить аэрозолем / специальной краской того же цвета.

Обмер скатов кровли 3. После установки стропил рекомендуется осуществить контрольный обмер скатов крыши, так как в процессе строительства возможны отклонения от проекта. Проверьте прямоугольность и плоскость крыши, измерив диагонали скатов. Небольшие дефекты прямоугольности крыши (до 10 мм) можно скрыть с торцов с помощью доборных элементов.

Размеры листов для кровли 4. Внимание! Металлочерепицу рекомендуют укладывать на кровлю с уклоном не менее 14 град.
Основной размер, определяющий длину листов, длина ската - от карниза до конька - устанавливается устанавливается с учетом свеса листа металлочерепицы с карниза крыши (40 мм). Если длина ската превышает 6-7 метров, листы разбивают на два или более кусков, которые укладываются с нахлестом 150 мм. Длинный листы имееют меньше стыков, но работать с ними менее удобно, чем с короткими.

Штабельрование листов металлочерепицы 5. Условия хранения металлочерепицы должны соответствовать группе Ж3 по ГОСТ 15150 (неотапливаемые помещения без прямого воздействия солнечных лучей и дождя).
Пачки профилей в заводской упаковке необходимо уложить на ровном месте на брусья толщиной 20 см с шагом 0,5 м. При хранении более 1 месяца, листы следует распаковать и приложить рейками (штабель до 70 см высотой).



Сечение кровли 6. При суточном перепаде температур на нижней поверхности металлического листа образуется конденсат. Кроме того, испарения, поднимающиеся из внутренних помещений дома, в холодном воздухе подкровельного пространства превращаются в воду. Избыточная влажность приводит к намоканию утеплителя, и следовательно снижению его теплотехнических характеристик, промерзанию крыши и образованию наледей на кровельном покрытии, гниению стропил и обрешетки, появлению плесени, порче внутренней отделки помещений.

Во избежание подобных явлений, необходимо использовать утеплитель достаточной толщины и защитить его с помощью гидроизоляционной пленки от конденсата, а с помощью пароизоляции от влаги в помещении.

Для устранения влаги из подкровельного пространства устраивается естественная ввентиляция так, чтобы воздух беспрепятственно проходил от карниза к коньку. Для этого между металлочерепицей и гидроизоляцией с помощью обрешетки создается вентиляционный зазор высотой около 40 мм. В подшивке свесов крыши оставляют щели шириной 50 мм, а в уплотнителе конька освобождают специальные отверстия.

Изоляция перед укладкой металлочерепицы 7. Полотнища пароизоляционной пленки укладываются под утеплитель внахлест и герметично соединяют клейкой лентой. Рулоны гидроизоляции раскатываются на стропила поверх утеплителя горизонтально от карниза к коньку с нахлестом 150 мм. При этом полоса с цветной полосой на краю должна быть обращена наружу. Переворачивать материал не допускается. Пленку укладывают с провисом 20 мм, оставляя зазор около 20 мм до утеплителя, в противном случае пленка потеряет свои свойства.



Металлочерепица на обрешетке 8. Обрешетка состоит из обработанных антисептиком брусков сечением ориентировочно 50х50 мм и досок 32х100 мм. Сначала к стропилам поверх гидроизоляции от конька к карнизу прибиваются спадающие бруски 50х50, к которым затем горизонтально крепятся доски обрешетки. Первая от карниза доска обрешетки берется на 10-15 мм толще остальных (около 50х100 мм). Расстояние от начала первой доски обрешетки до середины второй доски равно 300 мм . Расстояние между серединами всех остальных соседних досок обрешетки сечением 32х100 мм равно 350 мм. Если расстояние между стропилами превышает 1000 мм, используют более толстые доски обрешетки.

В ендовах, вокруг дымоходов, мансардных оконо и т.п. обрешетка выполняется сплошной. По сторонам коньковой планки прибиваются по две дополнительные доски. Торцевые планки поднимают выше рядовой обрешетки на высоту профиля металлочерепицы.
Внетренний скос кровли используя металлочерепицу
9.
В месте внутреннего стыка скатов к сплошной обрешетке крепят саморезами нижние ендовы. При стыковке планок делают нахлест около 100-150 мм (в зависимости от угла наклона крыши). Затем предварительно разметив и подрезав, укладывают листы металлочерепицы. Сверху на стык листов монтируют верхнюю ендовую планку.

Внимание! Места примыканий - традиционно самые слабые места крыши и к их устройству надо подходить особенно внимательно.

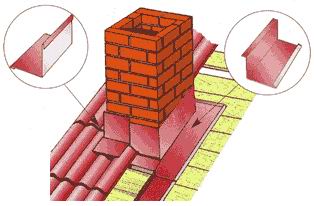

Обход преград при монтаже металлочерепицы 10. Для герметичного примыкания металлочерепицы к печным трубам или стенам на скате крыши организуют внутренний фартук. Для его изготовления используют нижние планки примыкания. Планку прикладывают к стенам трубы и отмечают верхнюю кромку планки на стене. Затем по намеченной линии болгаркой пробивают штробу. Когда штробление будет завершено, пыль убирают, а штробу промывают водой. Установку внутреннего фартука начинают с нижней стенки трубы. Нижнюю планку примыкания подрезают по месту, устанавливают и закрепляют саморезами.

Таким же образом фартук монтируют по остальным стенкам, не забывая делать нахлесты около 150 мм, чтобы исключить возможность протечек.
Вставленный в штробу край планки герметизируют. Затем под нижний элемент внутреннего фартука заводят плоский лист - галстук, предназначенный для стока воды. Галстук направляют либо в ендову, либо вниз до карниза крыши. По краю галстука с помощью плоскогубцев и молотка выполняют бортик.
Поверх внутреннего фартука и галстука монтируются листы металлочерепицы. Когда установка кровельного покрытия вокруг печной трубы завершена, приступают к изготовлению и монтажу наружного декоративного фартука из верхних планок примыкания. Он устанавливается так же, как и внутренний, но его верхнюю кромку крепят прямо к стене, не заводя в штробу.

Внимание! Передвигаться по металлочерепичной кровле нужно в мягкой обуви, ступая в прогиб волны. Кровельщики должны быть обеспечены средствами безопасности.

Установка водостоков при монтаже металлочерепицы 11. Установите держатели желоба на нижней доске обрешетки в соответствии с инструкцией по монтажу водосточной системы. При установке держателей учтите, что край желоба должен быть расположен на 25-30 мм ниже края металлочерепицы. Это делается для обеспечения лучшей сохранности желобов при сходе пластов снега с крыши.





Установка желоба при монтаже металлочерепицы 12. Вставьте и закрепите желоб в держателях. Прикрепите к обрешетке карнизную планку: ее нижний край должен перекрывать край желоба. Подкровельную гидроизоляционную пленку выведите поверх карнизной планки, чтобы конденсат стекал с пленки в желоб.

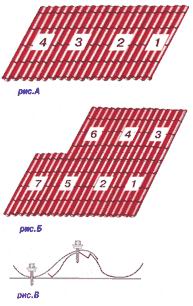

Последовательность монтажа листов металлочерепицы 13. Первый лист металлочерепицы выравнивается по торцу крыши и закрепляется саморезом у конька. При этом вынос листа относительно карниза составляет 40 мм (рис.А). Второй лист укладывается внахлест на первый, если монтаж кровли ведется справа налево или край второго листа подкладывается под край первого, если монтаж производится слева направо. Листы соединяются саморезами в верхнюю часть перехлеста так, чтобы они не были прикручены к обрешетке и могли вместе поворачиваться относительно самореза, удерживающего первый лист у конька крыши (рис.В). Третий лист монтируется аналогично второму. Скрепленные между собой три листа выравниваются параллельно карнизу крыши.

Внимание! Если вы приобрели металлочерепицу с защитной пленкой, обязательно снимите защитную пленку при монтаже.
Если листы металлочерепицы нужно стыковать по длине, порядок укладки листов указан на рис.Б. При этом соединяются и выравниваются по торцу крыши листы 1-4.



Места крепления листов металлочерепицы 14. Низ листа металлочерепицы прикрепляется саморезами в подошву волны через волну. Следующие ряды саморезов вкручиваются в шахматном порядке через одну волну. Боковой нахлест листов скрепляется саморезами по гребню каждой волны. Количество саморезов - 6-8 штук на квадратный метр.










Крепление торцевой планки 15. На торцы крыши устанавливаются торцевые планки. Их закрепляют через 500-600 мм саморезами длиной 28 мм (сбоку) и 80 мм (сверху). Нахлест между планками - 50 мм, при необходимости планки подрезают.








  16. На конек укладывают фигурный уплотнитель с предварительно освобожденными вентиляционными отверстиями, на который монтируют плоскую или круглую коньковую планку, закрепляемую коньковыми саморезами (80 мм) через одну волну металлочерепицы. Между коньковыми планками делают нахлест 100 мм.
17. Для безопасного перемещения по кровле во время ее эксплуатации на уровне карниза крепится вертикальная решетка ограждения кровли. Крепление опор ограждения осуществляется оцинкованными шурупами М 8х60 в месте прогиба волны металлочерепицы через резиновую прокладку и кровельный лист в опорный брус. Опора регулируется относительно угла наклона крыши и фиксируется, кровельное ограждение навешивается на опоры.

В местах сопряжений секции ограждения и опоры просверливаются отверстия диаметром 11 мм в верхней и 9 мм в нижней перекладине секции, через которые осуществляется болтовое крепление секции с опорой, болтами М 10x35 и М 8х55. Отверстия в верхней перекладине глушатся полиэтиленовыми заглушками. По окончании монтажа места примыкания к кровле герметизируют. Обрешетка должна быть как у трубчатого снегозадержателя.

18. Для доступа к трубам, антенам и т.п. на крыше устанавливаются переходные мостики. Крепление опорных кронштейнов мостика к кровле производится аналогично креплению кровельного ограждения. Регулировка наклона платформы (до 50°) относительно кровли осуществляется подбором соответствующих отверстий в нижнем и верхнем кронштейнах и их фиксацией болтами М 8х20 (по два на каждой стороне).

19. Во избежание лавинного схода снега с крыши в весеннее время предусматривают установку надежного трубчатого снегозадержателя. Монтаж снегозадержателя аналогичен монтажу мостика и кровельного ограждения. Снегозадержатель устанавливают на расстоянии около 350 мм от карниза. Если длина ската больше 8 м, устанавливается дополнительный снегозадержатель, кроме того, снегозадержатели обязательно устанавливаются над мансардными окнами.

20. В качестве экономичного варианта решения указанной проблемы можно применить планку снегозадержателя, которая крепится через волну коньковыми саморезами (80 мм) совместно с усиливающей планкой к обрешетке, нижний край снегозадержателя крепится к металлочерепице обычными саморезами.
