Руководство по монтажу композитной металлочерепицы Метротайл (MetroTile)

Монтаж металлочерепицы

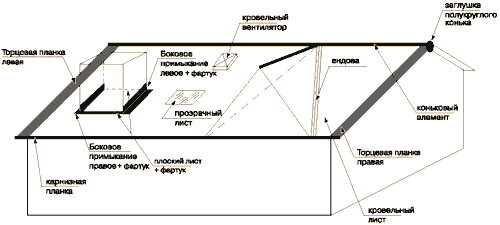

Монтаж композитной металлочерепицы: пошаговая инструкция

1. Подготовка стропильной конструкции для монтажа метеллочерепицы

В первую очередь устанавливается стропильная конструкция в соответствии с проектной документацией. Минимальный уклон ската, при котором возможно применение кровли Метробонд (Metrobond) 1:5 (примерно 12 градусов). Если отдельные элементы Вашей кровли имеют меньший уклон, то необходимо предварительно выполнить 100%-ную гидроизоляцию этих элементов (например, рулонными наплавляемыми битумными материалами), и только потом монтировать на них Метробонд (Metrobond) в чисто декоративных целях. Расстояние между стропилами не должно превышать 1000 мм. Если шаг стропил больше 1000 мм, уточните у Вашего архитектора сечение брусков обрешетки (в п.3 настоящего описания). Сечение брусков необходимо будет увеличить. На стропила закрепляется подкровельная гидроизоляционная пленка Тайвек (Tyvek) или Ютайвек (Jutavek). Прежде всего пленка укладывается по линиям ендов, если они есть. На скатах пленка монтируется горизонтальными полотнами, снизу вверх, начиная от карниза. Полотна укладываются с нахлестом не менее 100 мм. По стропилам набивается контробрешетка (лага сечением 30х50 мм), для создания вентиляционного канала и обеспечения вентиляции подкровельного пространства. Справа и слева от линии ендовы вместо контробрешетки крепятся доски сечением 25х150 мм. Подробнее о выполнении ендов (см. п.4 настоящей инструкции).

Внимание! Наличие вентиляционного канала является обязательным условием нормальной работы утепленной кровли! Если Вы не планируете утеплять кровлю (холодный, хорошо проветриваемый через слуховые окна чердак, открытый навес и пр.), то монтаж контробрешетки можно не выполнять.

Монтаж металлочерепицыВ отличие от обыкновенной металлочерепицы Метробонд (Metrobond) имеет в своей основе стальной лист, покрытый алюмоцинковым сплавом, как со стороны каменной посыпки, так и с обратной стороны. Алюмоцинковый сплав является идеальной антикоррозионной защитой, а каменная посыпка снижает общую теплопроводность кровельного материала, приближая его по свойствам к неметаллической черепице. Поэтому применение антиконденсатной пленки (например, Ютакон (Jutakon) или Элкатек Экстра (Elkatek Extra)) не обязательно. Если Вы все-таки желаете использовать антиконденсатные пленки, то не забудьте обеспечить не только верхний (за счет контробрешетки), но и нижний вентиляционный канал.

Важно!

Во время подготовки стропильной конструкции и в ходе дальнейшего монтажа карнизов, обрешетки и пр. не забывайте тщательно обрабатывать все деревянные элементы кровли антисептическими составами.



2. Оформление карниза

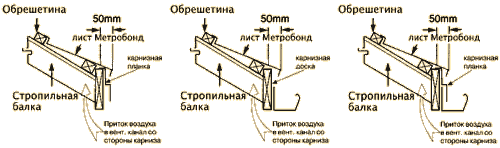

Установить карнизную доску. Верх карнизной доски должен располагаться на высоте обрешетин. Если Вы планируете применение водостоков, то толщина карнизной доски выбирается не менее 35 мм, и она должна надежно крепиться к стропилам. В случае выполнения утепленной кровли важно обеспечить поступление воздуха в вентиляционный канал со стороны карниза. Для оформления карниза при отсутствии водостоков всегда используйте карнизную планку. В случае наличия водостоков применение карнизной планки не обязательно.

Монтаж металлочерепицы



3. Монтаж обрешетки

Для обрешетки обычно применяются деревянные бруски (сечение 40х40 мм). Влажность материала не должна превышать 20% от сухого веса. Монтаж обрешетки осуществляется снизу вверх. Нижняя обрешетина прибивается сразу непосредственно за карнизной доской и служит для фиксации нижнего ряда листов металлочерепицы. Необходимо, чтобы расстояние между нижними гранями обрешетин обязательно выдерживалось равным 370 мм. Это - самый важный момент при укладке листов металлочерепицы, так как если расстояние 370 мм не будет соблюдаться, то листы металлочерепицы будут неправильно стыковаться.

Монтаж металлочерепицы

Размер А зависит от вида применяемой водосточной системы. Его выбирают так, чтобы вода с нижнего листа металлочерепицы Метробонд (Metrobond) попадала в водосточный желоб и при сильном, и при слабом дожде. Обычно А=345 мм. Размер В зависит от длины стропила. Оптимальной длиной стропила является такая его длина, при которой В=370 мм, что соответствует целому листу металлочерепицы Метробонд (Metrobond).

Разметку следует начинать от карнизной доски. Следует забить первый ряд гвоздей на расстоянии 345 мм от наружной поверхности карнизной доски, и далее, откладывая по 370 мм снизу вверх, забивать гвозди на каждом стропиле.

Разложите все бруски обрешетки на кровле. Бруски нужно подогнать так, чтобы их стыки находились на стропилах. Длина брусков обрешетки должна быть не менее двух пролетов между стропилами. Плотно прижав обрешетину к разметочным гвоздям, ее прибивают к стропилам. После фиксации обрешетины разметочные гвозди можно использовать для фиксации следующего ряда.

Если Ваша кровля содержит ендовы, то бруски обрешетки должны отстоять справа и слева от линии ендовы на 180 мм. Это необходимо для монтажа элемента ендова (см. п.4 настоящей инструкции).

Для последующего крепления коньковых элементов прикрепите верхние бруски обрешетки, как показано на рисунке.

Монтаж металлочерепицы

По краям обрешетки закрепляются ветровые доски. Для последующей установки торцевых планок на обрешетке прибивается фронтонный брусок на расстоянии 60 мм от наружной поверхности ветровой доски (шириной 40 мм и высотой 45-50 мм). Фронтонный брусок не должен доходить до вершины конька на 150-200 мм.



4. Монтаж ендов

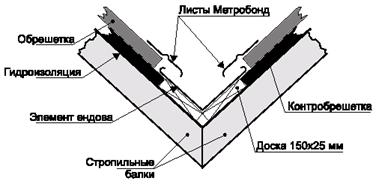

Справа и слева от линии ендовы вместо контробрешетки крепятся доски сечением 25х150 мм (см. п.1 настоящей инструкции). Бруски обрешетки должны отстоять справа и слева от линии ендовы на 180 мм (см. п.3 настоящей инструкции).

Монтаж металлочерепицы

Монтаж металлочерепицы

На доски сечением 25х150 мм крепят гвоздями элементы ендова снизу вверх, начиная от карниза. Нахлест 100 мм. Гвозди забивают на максимально возможном расстоянии от линии ендовы и на расстоянии 30 мм от ее верхнего края. Каждый последующий элемент вдвигают в предыдущий и также крепят гвоздями. Элемент ендова поставляется без каменной посыпки.

Монтаж металлочерепицы



5. Монтаж листов металлочерепицы Метробонд (Metrobond)



5.1. Установка верхнего ряда листов металлочерепицы

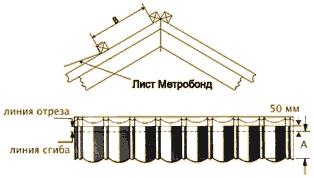

Измерьте расстояние В. Добавьте 50 мм для подгиба и сделайте разметку линий сгиба и отреза. Чтобы уменьшить деформацию листов металлочерепицы, важно сначала производить подгиб, а затем резку листов металлочерепицы. Затем прибейте верхний ряд листов металлочерепицы к верхним брускам обрешетки гвоздями (4 на лист).

Монтаж металлочерепицы

5.2. Установка остальных рядов

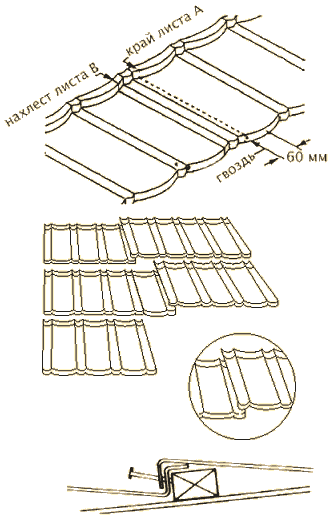

Укладывать листы металлочерепицы следует с нахлестом в направлении сверху - вниз (нижний элемент заходит под верхний). При выборе порядка укладки листов металлочерепицы в каждом ряду следует учитывать преобладающие направления ветровых потоков в данной местности. Например, в Московской области ветер в основном дует с запада на восток. Значит, первыми укладываются листы металлочерепицы с восточной стороны ската. При укладке два листа металлочерепицы из верхнего ряда, уже закрепленного вверху, приподнимаются, и под них заводится новый лист металлочерепицы. Затем верх нового ряда листов металлочерепицы вместе с низом предыдущего ряда прибивается к обрешетке.

Монтаж металлочерепицы

В местах нахлестов не должно сходиться более трех листов металлочерепицы. Желательно, чтобы гвоздь пробивал не более двух листов металлочерепицы одновременно. Чтобы соблюсти эти требования, забивайте гвозди, как показано на рисунке. Процедура фиксации листов металлочерепицы упрощается при применении специального пистолета для гвоздей. Шляпки гвоздей окрашиваются краской и засыпаются каменной посыпкой. Краска и посыпка поставляется в виде ремкомплекта.

Монтаж металлочерепицы

5.3. Монтаж металлочерепицы, укладка листов на треугольные скаты

Замеры производятся на кровле, но режут и сгибают листы металлочерепицы обычно на земле. Базовый размер берется от вершины последней совпадающей волны целого листа металлочерепицы до бруса ребрового конька по передней стороне обрешетины. Сделайте разметку листа металлочерепицы, взяв за точку отсчета вершину последней совпадающей волны листа металлочерепицы, который нужно обрезать. Отметив линию сгиба, добавьте 40 мм и отметьте линию отреза.

Монтаж металлочерепицы

Подогните крайние листы металлочерепицы к боковой стороне бруса конькового ребра и закрепите гвоздями:

Монтаж металлочерепицы

Для того, чтобы использовать листы металлочерепицы на треугольных скатах с минимальным количеством обрезков, предварительно на бумаге вычертите в масштабе такие скаты и расположите на них листы металлочерепицы Метробонд (Metrobond). Как правило, эти чертежи выполняет Ваш продавец.

5.4. Укладка листов металлочерепицы на карнизах

На карнизах последний ряд листов металлочерепицы закрепляется через свою верхнюю поверхность к обрешетине, проходящей непосредственно над карнизной доской. Гвоздь должен проходить достаточно близко от верхней точки профиля листа металлочерепицы. Для обеспечения защиты от погодных явлений на шляпку гвоздя следует нанести герметик, устойчивый к воздействию ультрафиолета.

Монтаж металлочерепицы

5.5. Раскрой листов металлочерепицы

По длине листы металлочерепицы удобно резать ножовкой по металлу или ножницами. Если необходимо сделать скос, то для этого применяют ручную электропилу с твердосплавными зубьями. Использование шлифовальных машинок с абразивными кругами запрещается!

5.6. Прозрачные листы металлочерепицы Метробонд (Metrobond) и мансардные окна

Для освещения холодных чердаков, строительства светлых открытых террас и пр. используются прозрачные листы металлочерепицы Метробонд (Metrobond). Прозрачный лист металлочерепицы имеет такую же форму и размер, как и обычный лист металлочерепицы Метробонд (Metrobond), поэтому применение дополнительных аксессуаров не требуется. Если необходимо обеспечить свет сквозь утепленную кровлю, то используют мансардные окна. Аксессуары, необходимые для герметизации мансардного окна, входят в комплект окна. Мансардные окна приобретайте в комплекте с окладами для высокопрофильных кровельных материалов.

6. Монтаж торцевых планок

Торцевые планки закрепляются на фронтонном бруске. Последний с краю лист металлочерепицы Метробонд (Metrobond) нужно загнуть в продольном направлении примерно на 40 мм так, чтобы он заходил под торцевую планку. Перед фиксацией все торцевые планки следует выложить на фронтонном бруске. Убедитесь, что планки уложены ровно и правильно, затем прибейте планки гвоздями к фронтонному бруску со стороны кровли и к ветровой доске - снаружи. Вместо стандартной торцевой планки может использоваться круглый конек.

Монтаж металлочерепицы

Края торцевой планки в местах пересечения с ребровым или полукруглым коньком следует надрезать, загнуть и завести под коньковый элемент.

Монтаж металлочерепицы

7. Монтаж коньковых элементов

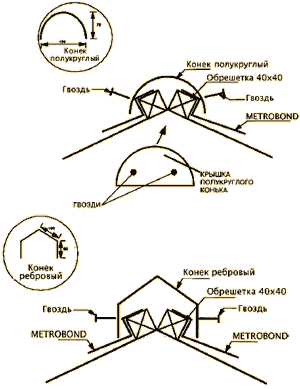

Ребровые коньковые элементы укладываются с нахлестом 100 мм. Полукруглые коньковые элементы укладываются с нахлестом 40 мм. Крышка полукруглого конька крепится гвоздями к коньковым брускам.



Монтаж металлочерепицы

Края ребрового конька следует надрезать, загнуть конвертом и прибить гвоздями к коньковым брускам.


8. Решения технических узлов при монтаже металлочерепицы

8.1. Выполнение примыкания к вентиляционной или отопительной трубе

Для выполнения верхнего и нижнего примыкания к трубе используется плоский лист металлочерепицы и фартук примыкания.

Монтаж металлочерепицы

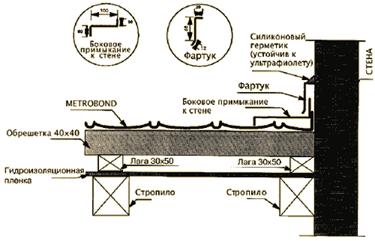

8.2. Выполнение примыкания к вертикальной стене

Монтаж металлочерепицы

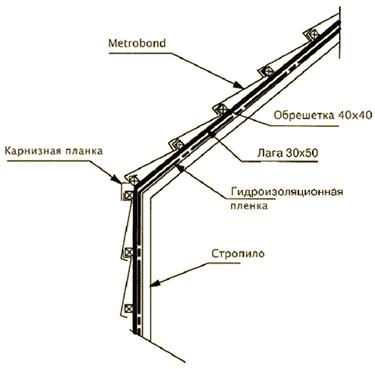

8.3. Выполнение внешнего перелома ската

Монтаж металлочерепицы

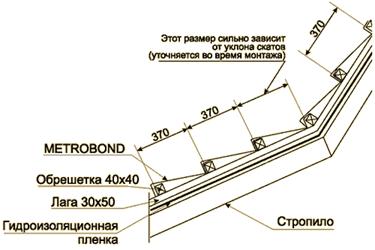

8.4. Выполнение внутреннего перелома ската

Монтаж металлочерепицы

9. Кровельные вентиляторы

Внимание! Вентиляция является обязательным условием нормальной работы утепленной кровли!

Вентиляция необходима для:

- отвода влажности от утеплителя, обрешетки и кровельного материала;

- предотвращения образования льда и сосулек на кровле в зимнее время;

- уменьшения температуры внутри здания летом;

За счет контробрешетки (см. п.1) Вы создали вентиляционный канал. Во время оформления карниза (см. п.2) Вы обеспечили поступление воздуха снизу в этот вентканал. Кровельные вентиляторы необходимы для обеспечения выхода воздуха из вентканала в районе конька.

Кровельные вентиляторы Метробонд (Metrobond) имеют приятный дизайн и прекрасно гармонируют с кровельным покрытием. Они изготавливаются из поливинилхлорида, стойкого к воздействию ультрафиолетового излучения, и имеют цвета, соответствующие стандартной цветовой палитре изделий Метробонд (Metrobond).

Монтаж металлочерепицыДля достижения рекомендуемой величины воздушного потока кровельные вентиляторы должны устанавливаться около конька по одному на каждые 50-70 кв.м. поверхности кровли. Наряду с обеспечением эффективной вентиляции кровельные вентиляторы препятствуют проникновению в уязвимые чердачные помещения дождевой воды, снега и птиц.



10. Уход и обслуживание кровли Метробонд (Metrobond)

10.1. Хранение

Хранить материалы Метробонд (Metrobond) можно только в сухом помещении. Запрещается хранение на открытом воздухе.

10.2. Перемещение по поверхности крыши

Для перемещения по поверхности крыши используйте мягкую (обрезиненную) обувь. Не наступайте на коньковые элементы.

10.3. Уход за листом металлочерепицы

Если при монтажных работах поверхность листа металлочерепицы загрязнилась, то грязь можно смыть слабым мыльным раствором. Применение сильных очищающих средств запрещено.

10.4. Окраска

Если во время монтажа метеаллочерепицы или транспортировки материал подвергся сильным нагрузкам, и на поверхности образовались царапины, то защитный алюмоцинковый сплав под каменной посыпкой предохраняет лист металлочерепицы от ржавления, а царапины легко заделать, воспользовавшись ремкомплектом (краска + гранулы). Пользуйтесь ремкомплектом при температуре окружающей среды более +5 градусов Цельсия.
